通訊協議：又稱通信規程，是指通訊雙方對數據傳送控制的一種約定。約定中包括對數據格式，同步方式，傳送速度，傳送步驟，檢糾錯方式以及控制字符定義等問題做出統一規定，通信雙方必須共同遵守，它也叫做鏈路控制規程。

常用的儀表通訊協議有：modbus通訊協議、RS-232通訊協議、RS-485通訊協議、MPI通信、串口通信、工業以太網、PPI通信、Profibus-DP等。

Modbus通訊協議

Modbus 協議是應用于電子控制器上的一種通用語言，Modbus是工業領域全球最流行的協議。此協議支持傳統的RS-232、RS-422、RS-485和以太網設備。

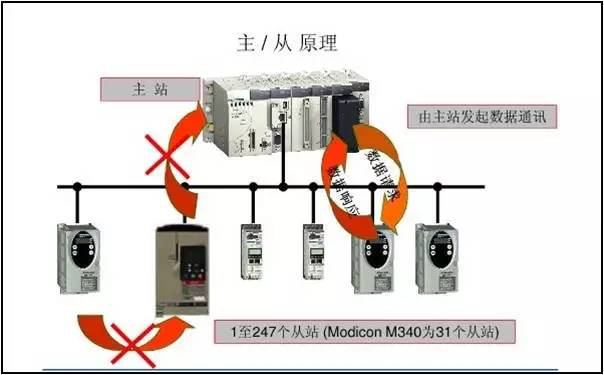

主/從原理

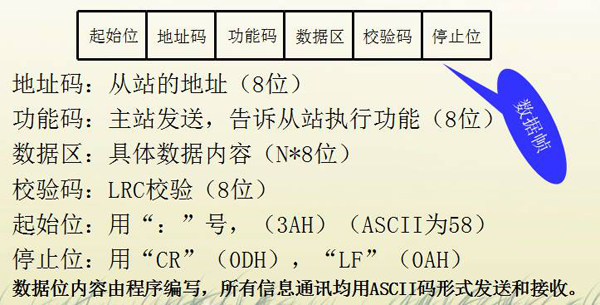

Modbus之ASCII通訊方式

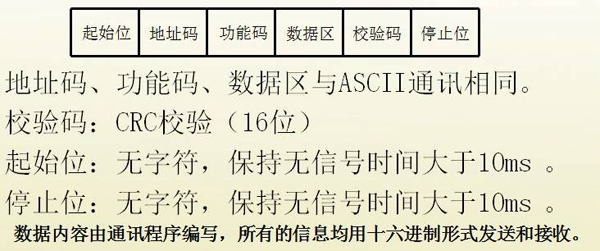

Modbus之RTU通訊方式

RS-232通訊協議

RS-232是一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號通常。RS-232 接口以9個引腳 (DB-9) 或是25個引腳(DB-25) 的型態出現。

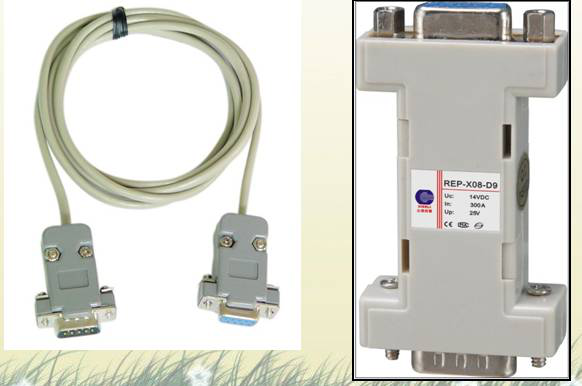

RS-232接口

RS-232標準設有25條信號線和9條信號線兩種，包括一個主通道和一個輔助通道。在多數情況下主要使用主通道，對于一般雙工通信，僅需幾條信號線就可實現，如一條發送線、一條接收線及一條地線。

RS-485通訊協議

RS-485標準是在RS232的基礎上發展來的，增加了多點、雙向通信能力，即允許多個發送器連接到同一條總線上，同時增加了發送器的驅動能力和沖突保護特性，擴展了總線共模范圍，后命名為TIA/EIA-485-A標準。

Ethernet通訊協議

以太網(Ethernet)指的是基帶局域網規范，是當今現有局域網采用的最通用的通信協議標準。以太網絡使用CSMA/CD技術，并以10M/S的速率運行在多種類型的電纜上。以太網與IEEE802.3系列標準相類似。

Ethernet的工作原理：

以太網(Ethernet)采用帶沖突檢測的載波幀聽多路訪問（CSMA/CD）機制。以太網中節點都可以看到在網絡中發送的所有信息，因此，我們說以太網是一種廣播網絡。

因此，在小伙伴們提出訂貨要求時，請明確您需要的是哪種通信協議，不然您的數據可能會迷路哦！
